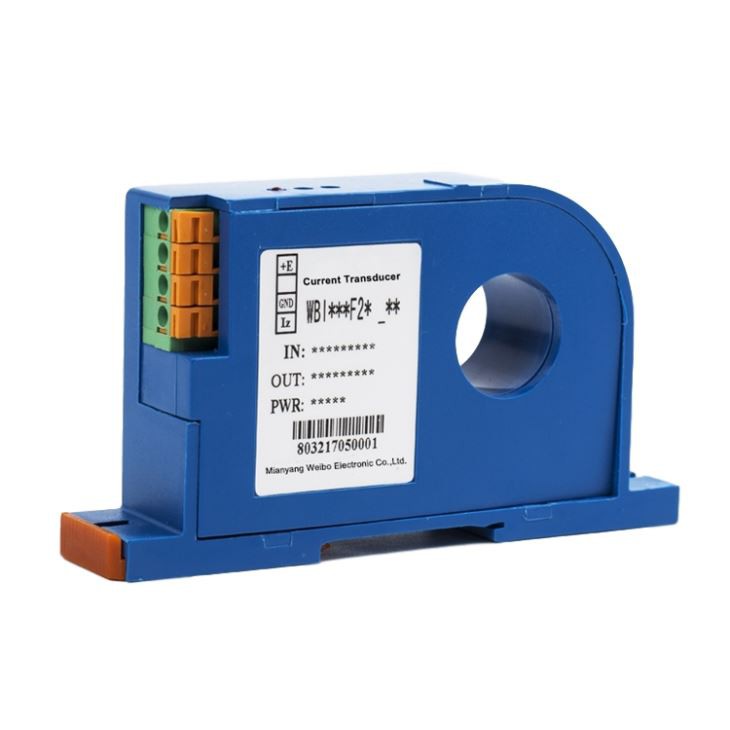

Mae WBI224F21(4-20mA Hall Effect Sensor) yn defnyddio'r egwyddor o anwythiad electromagnetig ac effaith Hall i fesur y cerrynt AC a DC yn y grid pŵer mewn amser real. Mae'n defnyddio technoleg trosi gwerth cyfartalog, technoleg cerrynt cyson manwl gywir a thechnoleg iawndal tymheredd llinol i'w drawsnewid yn allbwn cerrynt DC safonol (Iz).
Ceisiadau:
Yn addas ar gyfer y mesur cyfredol,
Monitro a rheoli awtomatig,
Canfod a modiwleiddio signal trydanol,
Caffael data.
| Manteision Synhwyrydd Effaith Neuadd | ||
| Trawsnewidydd Cyfredol | Synhwyrydd Effaith Neuadd | |
| Ymarferoldeb | Yn gyffredinol, dim ond y cerrynt AC sy'n cael ei chwyddo neu ei leihau yn ôl cymhareb benodol. Mae'r swyddogaethau'n gymharol sengl. | Gall DC ac AC fod yn gwbl gydnaws. Gall fesur cerrynt AC a DC ac allbwn signalau safonol y diwydiant. |
| Diogelwch | Os bydd y cerrynt mesuredig yn cynyddu'n sydyn, bydd y cerrynt anwythol yn aml yn cynyddu'n sydyn, a fydd yn achosi i'r offeryn a gasglwyd losgi allan oherwydd cerrynt mawr. | Yn gyffredinol gwrthsefyll 120 y cant FS, hyd yn oed os oes cerrynt mawr sydyn, oherwydd bod y mewnbwn a'r allbwn wedi'u hynysu oddi wrth ei gilydd, gellir gwarantu diogelwch yr offeryn o hyd. |
| Sut i ddewis synhwyrydd effaith neuadd | |||||||||
| 1. Penderfynu AC, DC neu AC / DC. | |||||||||
| 2. Darganfyddwch y cerrynt canfod a'r foltedd: 5mA-2000A; 100V-4000V, ac ati. | |||||||||
| 3. Darganfyddwch y signal allbwn: 0-5V, 0-10V, 1-5V, 1-10V, 4-20mA, 0-20mA, ac ati . | |||||||||
| 4. Cadarnhewch y pŵer ategol: DC 12V, 24V, 9V-36V, 85V-265V (Cyflenwad pŵer 24V diofyn, defnyddiwr arbennig wedi'i nodi). |
Tagiau poblogaidd: 4-20mA Hall Effect Sensor, Tsieina, cyflenwyr, ffatri, pris
Mewnbwn: AC/DC 100A-300A;
Allbwn: DC 4-20mA;
Cyflenwad pŵer ategol: 12V neu 24VDC;
Lefel cywirdeb: 1.0;
Ymateb amledd: ± DC/20Hz ~ 5kHz;
Amser ymateb: 300ms;
Cerrynt tawel: 40mA;
Tymheredd amgylchynol: -25 gradd C ~ plws 70 gradd C;
Drift tymheredd: 600 × 10-6 / gradd .
